產品簡介

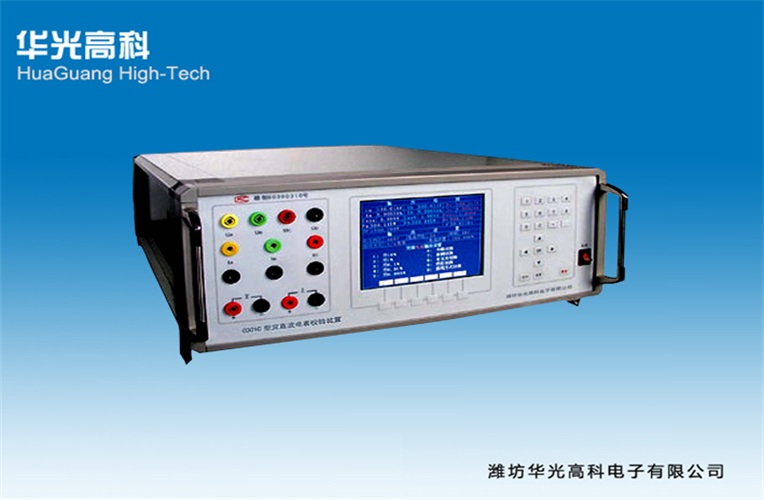

HG5080A交直流電表·變送器校驗裝置是按照國家檢定規程JJG126－95《交流電量變換為直流電量電工測量變送器檢定規程》、JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》、JJG307-2006《機電式電能表檢定規程》的要求而設計的三相0.05級表源一體化裝置。HG5080A交直流電表·變送器校驗裝置中表的核心技術是由數字信號處理器（DSP）和16位高速模數轉換器組成的高精度工頻交流采集器；源的信號部分也是用DSP和16位高速數模轉換器組成的可控制的正弦波、畸變波信號源。 HG5080A交直流電表·變送器校驗裝置模擬量輸出和模擬量輸入的量程，充分考慮了GB/T13729－92、DL/T630－1997和JJG126－95規程中所有的優先和非優先采用值。HG5080A交直流電表·變送器校驗裝置具有精度高、工作穩定可靠、操作方便靈活等特點。
B:主要功能及特點:
1．可自動檢驗電測量變送器的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量，變送器輸出直流電壓（電流）中的紋波含量和響應時間等。
2．可半自動校驗多種指示儀表（含指針式和數字式）。
3. 可生成含有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。
4．在測量電壓、電流、有功功率時，其準確度為0.05級；由于裝置內設有高于60kHz工作頻率的數字/頻率轉換器（DFC）和多個電流量程，所以在測量電能時的準確度也能保證為0.05級。因此，本裝置實為一臺融電測量變送器、交直流電表、電能表三大檢測功能為一體的高精度、高穩定度的標準裝置（也可按其中部分檢測功能生產供貨）。
5．設有RS-232接口。通過上位機軟件，由PC控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。
6．設有大容量的非易失性存貯器，可存貯300塊檢測原始數據，以供查閱和上傳。
7.顯示器采用6.5英寸TFT彩色液晶屏,圖表字符顯示清晰亮麗。
·電壓量程 50(57.7)、100、200(220)、400(380)、800V, 每相最大輸出容量 20VA；
·電流量程 0.5、1、2.5、5、10、20A， 每相最大輸出容量 20VA；
·電壓、電流調節范圍 0～120%（800V除外）, 調節細度 5×10 ；
·電壓、電流及功率輸出穩定度≤0.01%/60s,(峰－峰值）；
·電壓、電流波形失真度 ≤0.3%；
·頻率范圍 45～65Hz， 調節細度 0.001Hz；
·相位范圍 0～359.99°， 調節細度 0.01°；
·諧 波 2～31次， 幅 度 0～20%,相位細度 0.01°·N （N為諧波次數）。
B:直流輸出
·電壓量程 75mV、75、150、300、500、1000V,每檔輸出容量20W；
·電流量程 0.5、1、2.5、5、10、20A,最大輸出容量20W；
·電壓、電流調節范圍 0～120%（1000V除外）, 調節細度 5×10；
·電壓、電流輸出穩定度 ≤0.01%/60s （峰－峰值）；
·電壓調定值準確度 0.05%；
·電流調定值準確度 0.05%；
·75mV輸出（負載≥5Ω）準確度0.1%。
C:模擬量輸出（選項）
·電壓量程 ±1、 ±5、 ±10V；
·電流量程 ±1、±2.5、±5、±10、±20mA；
·電壓、電流準確度 0.05%。
D:測量下列電量時的準確度
·正弦波下工頻交流電壓、電流、有功功率及電能0.05%；
·正弦波下工頻交流無功功率及電能 0.1%
·頻率（45～65Hz） 5×10；
·電流對同名相電壓的相位 0.05°；
·變送器測量
直流電壓 ±1、±5、±10V ±20、1～5、2～10 、1～3～5、2～6～10V 0.02%；
直流電流 ±1、 ±2.5、 ±5、 ±10、±20、 4～20、4～12～20mA 0.02%；
紋波 1%；
E:響應時間 40ms。
F:工作電源 單相 220V±10%， 50Hz±5%。
G:使用環境 溫度 20℃±10℃，相對濕度 ≤85%RH。
H:體積重量 460×450×175mm， 約20 kg。
